Sygnały zabezpieczeń

Program LOGGER, oprócz wykresów sygnałów analogowych, dwustanowych i jednouderzeniowych ma możliwość wyświetlania i drukowania tzw. sygnałów zabezpieczeń. Sygnały te w skrócie nazwane są "sygnałami TSSA" (od nazwy Tekstowego Sygnalizatora Stanów Awaryjnych - urządzenia, które tradycyjnie służyło do rejestracji i przekazywania tych sygnałów). Charakteryzują się one tym, że pochodzą przeważnie z wydzielonych układów maszyny (np. Obwodu bezpieczeństwa), rejestrowane są grupami w małym odcinku czasu w postaci tzw. "zabezpieczenia" (wyłącznie zbocza narastającego) oraz bardzo istotną ich cechą jest kolejność wystąpienia. W programie LOGGER sygnały te przedstawione są w prawej części okna, w czasie, dla którego są prezentowane wykresy. Wypisywane są kolejno w postaci skrótu nazwy i przesunięcia czasowego każdego z nich względem pierwszego w serii. (Pierwszy sygnał w serii ma przesunięcie 0,00 sek.) W konfiguracji stron można określić czy sygnały mają być, czy nie mają być wypisywane na określonej stronie. Po aktywowaniu okna Szczegóły można w nim zobaczyć sekwencje sygnałów zabezpieczeń (TSSA), gdzie sygnały są opisane dłuższymi nazwami (opisami) - rysunek 10.1.

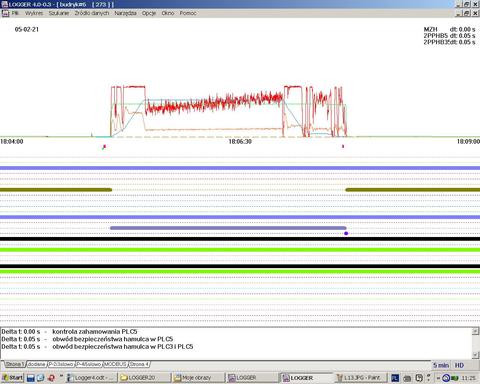

**Figure:** Sposób prezentacji sygnałów zabezpieczeń

Subsections

- - - Aktywacja i zamykanie okna Szczegóły
