Otwarcie okna z przebiegami

W celu otwarcia okna do przeglądania przebiegów z jednej maszyny wyciągowej należy: (patrz rysunek 3.3):

  • Z menu głównego Plik wybrać Otwórz

    albo

  • Z menu głównego Okno wybrać Nowe okno

    albo

  • z menu kontekstowego wybrać Nowe okno

    albo

  • nacisnąć klawisz F3
Otworzy się pole dialogu Wybierz szyb z listą nazw dostępnych szybów, należy wówczas:

  • Wybrać nazwę szybu, z którego chcemy oglądać przebiegi : dwukrotnie szybko kliknąć lewym klawiszem myszy gdy strzałka kursora wskazuje żądaną nazwę

    albo

  • wskazać nazwę przez pojedyncze kliknięcie, a następnie naciśnięcie przycisku "OK"

    albo

  • wskazać nazwę przesuwając podświetlenie za pomocą klawiszy kursora, a następnie nacisnąć klawisz Enter.
Otworzy się okno w którym można oglądać przebiegi z danego wyciągu szybowego. Przy pierwszym otwarciu (po instalacji) okno będzie puste, przy kolejnym będzie początkowo zawierało dane takie, jakie były w nim gdy zostało ostatnio zamknięte (dotyczy to tylko danych archiwizowanych na dysku). Dla każdego szybu dostępnych jest wiele zestawów danych, które można oglądać w ramach jednego okna. Pole z zakładkami u dołu okna pozwala wybrać jedną ze skonfigurowanych stron do wyświetlania - zaznaczona jest strona aktualnie wyświetlana. O tym jak skonfigurować zestawy danych do oglądania można przeczytać w rozdziale Konfiguracja stron4.

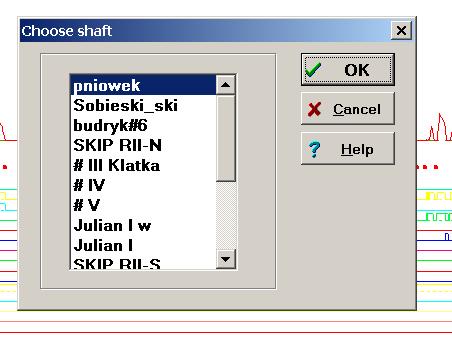

Figure 3.3: Widok okna dialogowego wyboru stron
Image l3

Można otworzyć wiele okien jednocześnie z danymi z tej samej maszyny wyciągowej, gdy chcemy porównać dane z różnych okresów czasu, lub przy różnej skali czasowej. Można również otworzyć wiele okien jednocześnie, z danymi z różnych maszyn wyciągowych.
