Definiowanie warunków wyszukiwania

Aby wybrać koincydencję sygnałów do wyszukania

1. Z menu Szukanie należy wybrać Znajdź ...
2. albo należy nacisnąć klawisz F6

   Otworzy się pole dialogu Warunki szukania - patrz rysunek 14.1.

3. następnie należy określić warunki szukania:
   1. Poprzez wybór z listy rodzaj sygnału dla Pierwszego sygnału binarnego, a za pomocą przycisków wyboru - stan sygnału, którego chcemy poszukiwać (Aktywny lub Nieaktywny). Jeśli Pierwszy sygnał binarny nie będzie miał wpływu na warunki wyszukiwania należy wybrać z listy dostępnych sygnałów pozycję "None" (pierwsza pozycja na liście).
   2. Poprzez wybór z listy rodzaj sygnału dla Drugiego sygnału binarnego, a za pomocą przycisków wyboru - stan sygnału, którego chcemy poszukiwać (Aktywny lub Nieaktywny). Jeśli Drugi sygnał binarny nie będzie miał wpływu na warunki wyszukiwania należy wybrać z listy dostępnych sygnałów pozycję "None" (pierwsza pozycja na liście).
   3. Poprzez wybór z listy rodzaj sygnału dla Sygnału analogowego, za pomocą przycisków wyboru należy określić interesujący stan tego sygnału (Większy niż lub Mniejszy niż), a potem należy określić wartość sygnału, do której odnosi się wybrany stan. Jeśli Sygnał analogowy nie będzie miał wpływu na warunki wyszukiwania należy wybrać z listy dostępnych sygnałów pozycję "None" (pierwsza pozycja na liście).

      Warunkiem wyszukiwania jest iloczyn (logiczny "AND") trzech powyżej wybranych warunków.

   4. W polu Zakres należy wybrać zakres szukania:
      • cała doba (bieżąca),

        lub

      • I zmiana,
      • II zmiana,
      • III zmiana
   5. Należy wybrać początek szukania (miejsce od którego zacznie się szukanie):
      1. od początku przedziału czasu określonego w polu Zakres
      2. od bieżącej pozycji kursora (tylko jeśli aktualnie kursor jest aktywny)
      3. od początku bieżącej (aktualnie wyświetlanej) strony wykresu
   6. Zakończyć poprzez potwierdzenie przyciskiem "OK"

Teraz nastąpi wyszukanie początku iloczynu stanów sygnałów binarnych i analogowego określonych powyżej. Jeśli zostanie znaleziona koincydencja zdefiniowanych warunków, to zostanie wyświetlony przebieg czasowy (w bieżącej rozdzielczości), a kursor wskaże początek wystąpienia. Jeśli kursor nie był aktywny wcześniej, to zostanie aktywowany automatycznie. Jeśli w wybranym przedziale czasu nie zostanie znalezione miejsce spełniające zadane warunki zostanie wyświetlony odpowiedni komunikat wraz z pośbą o decyzję, czy kontynuować szukanie w kolejnym przedziale, czy zrezygnować.

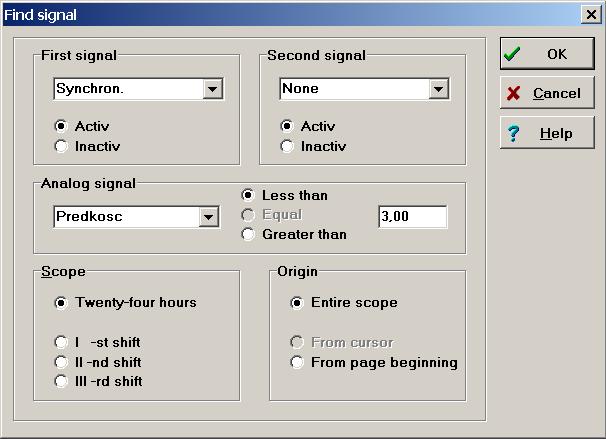

Figure: Okno służące do określania warunków wyszukiwania

Uwaga:

Proces wyszukiwania może trwać dość długo, szczególnie przy dużym zakresie, wielkiej ilości danych oraz złożonym warunku.

Aby wyszukać kolejne wystąpienie

• Z menu Szukanie wybrać Znajdź następny

  albo

• nacisnąć klawisz F5

Wyszukiwanie można prowadzić tylko w przód - w kierunku rosnących czasów. Kiedy zostanie osiągnięty koniec wybranego zakresu szukania wyświetli się komunikat zawierający prośbę o potwierdzenie chęci szukania w kolejnym przedziale (doba/zmiana).
