Konfiguracja raportów

Aby skonfigurować raporty należy:

• Z menu Narzędzia wybrać Raport ...

  albo

• nacisnąć klawisz F10

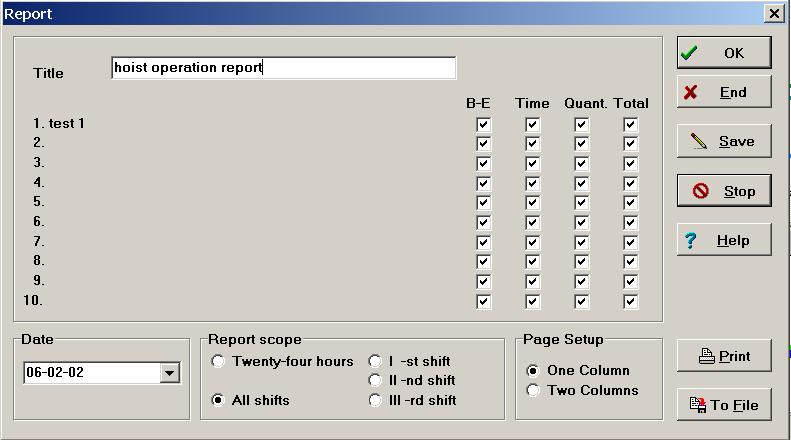

Otworzy się pole dialogu Raporty - rysunek 15.1.

Figure: Widok okna do definiowania raportów

W polu Tytuł można wpisać nazwę całego zestawu raportów.

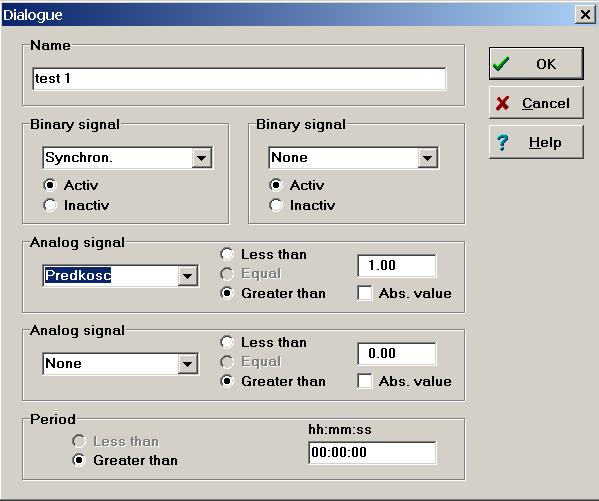

Teraz można skonfigurować do 10 niezależnych raportów. Można też zmienić poprzednie definicje. Aby przejść do edycji poszczególnych raportów należy podwójnie kliknąć lewym klawiszem myszy w obrębie numeru danego raportu (liczby od 1 do 10). Otworzy się wówczas kolejne okno dialogowe (rysunek 15.2) służące do deklaracji szczegółów poszczególnych raportów.

Figure: Okno dialogowe do definiowania warunków tworzenia raportów

Teraz można określić:

1. Nazwę raportu w polu Nazwa
2. Warunki tworzenia raportu:
   1. Należy wybrać z listy rodzaj sygnału dla Pierwszego sygnału binarnego, a za pomocą przycisków wyboru - stan wyszukiwanego sygnału (Aktywny lub Nieaktywny). Jeśli Pierwszy sygnał binarny nie będzie miał wpływu na warunki wyszukiwania należy wybrać z listy dostępnych sygnałów pozycję "None" (pierwsza pozycja na liście)
   2. należy wybrać z listy rodzaj sygnału dla Drugiego sygnału binarnego, a za pomocą przycisków wyboru - stan wyszukiwanego sygnału (Aktywny lub Nieaktywny). Jeśli Drugi sygnał binarny nie będzie miał wpływu na warunki wyszukiwania należy wybrać z listy dostępnych sygnałów pozycję "None'' (pierwsza pozycja na liście).
   3. należy wybrać z listy rodzaj sygnału dla Pierwszego sygnału analogowego, za pomocą przycisków wyboru określić interesujący stan tego sygnału (Większy niż lub Mniejszy niż).
   4. Następnie określić wartość sygnału, do której odnosi się wybrany stan. Jeśli warunek odnosi się do wartości absolutnej sygnału należy zaznaczyć pole Wart. Abs.
   5. Jeśli Sygnał analogowy nie będzie miał wpływu na warunki wyszukiwania należy wybrać z listy dostępnych sygnałów pozycję "None" (pierwsza pozycja na liście).
   6. należy wybrać z listy rodzaj sygnału dla Drugiego sygnału analogowego, za pomocą przycisków wyboru określić interesujący stan tego sygnału (Większy niż lub Mniejszy niż).
   7. Następnie określić wartość sygnału, do której odnosi się wybrany stan.
      1. Jeśli warunek odnosi się do wartości absolutnej sygnału należy zaznaczyć pole Wart. Abs.
      2. Jeśli Sygnał analogowy nie będzie miał wpływu na warunki wyszukiwania należy wybrać z listy dostępnych sygnałów pozycję "None" (pierwsza pozycja na liście).
   8. W polu Czas trwania można określić jaki powinien być minimalny czas trwania wystąpienia koincydencji czterech powyższych warunków, aby zdarzenie było uwzględniane w raporcie.

Warunkiem raportowania zdarzenia jest spełnienie wszystkich czterech pierwszych wybranych kryteriów (iloczyn - logiczne AND) jeśli czas trwania tego zdarzenia jest większy od określonego w piątym punkcie. Przycisk OK służy do potwierdzenia kryteriów raportu. Po powrocie do pola Raporty można konfigurować kolejne raporty jak opisano powyżej. Aby zapamiętać dokonane deklaracje i ustawienia należy nacisnąć przycisk Zapisz w dialogu Raporty.

Dla każdego ze zdefiniowanych poprzednio raportów można określić rodzaj informacji, które pojawią się w raporcie.

P-K

- początek i koniec wystąpienia zdarzenia

Czas

- czas trwania zdarzenia

Ilość

- ilość wystąpień w wybranym okresie (doba, zmiana)

Suma

- sumaryczny czas trwania zdarzeń

Aby zapamiętać te ustawienia należy dla następnych wywołań Raportów bezwzględnie nacisnąć przycisk Zapis
