Każdy wykres z dowolnego okna można wydrukować na drukarce dołączonej do komputera. Jakość wydruku zależy od dołączonej drukarki (kolorowa, czarno-biała, mniejsza/większa rozdzielczość).
Uwaga: Drukarka powinna być dołączona do komputera, a odpowiedni sterownik zainstalowany w systemie Windows.
Drukowanie można wykonać na dwa sposoby:
- Poprzez opcję Drukuj - Wydrukowany zostanie wykres z przedziału czasu jak na ekranie, uzupełniony o dodatkowe informacje. Zostaje wydrukowana między innymi skala dla osi wartości sygnałów analogowych, wydrukowane będą nazwy sygnałów binarnych i jednouderzeniowych oraz takie informacje jak: nazwa szybu, kopalni, numer rejestratora, źródło danych, data, czas. Nie będzie natomiast wydrukowane okno kursora, czy okno sygnałów jednouderzeniowych, nawet wtedy, gdy były wyświetlane na ekranie monitora. Wydruk zostanie wykonany z rozdzielczością drukarki, a więc zazwyczaj w bardzo dobrej jakości.
- Poprzez opcję Drukuj kopię - Wydrukowana zostanie kopia wybranego okna (ze wszystkimi jego elementami). Wydruk zostanie wykonany z rozdzielczością ekranu, a więc zazwyczaj w kiepskiej jakości.
Aby wydrukować zawartość okna należy:
- Wybrać okno, którego zawartość chcemy wydrukować
- Z menu Plik wybrać Drukuj
albo
- Z menu Plik wybrać Drukuj kopię
- Otworzy się pole dialogu Drukowanie
- Można teraz wybrać drukarkę z listy dostępnych (jeśli zainstalowano więcej niż jedną),
- określić
- właściwości drukowania (zależą one od rodzaju drukarki i rodzaju zainstalowanego sterownika), a także
- ilość kopii wydruku.
- Orientacja wydruku zostaje automatycznie ustawiona na poziomą - jeśli zachodzi konieczność zmiany na pionową, można to zrobić poprzez opcję Właściwości w tym polu dialogowym.
- Potwierdzić wybierając przycisk "OK"

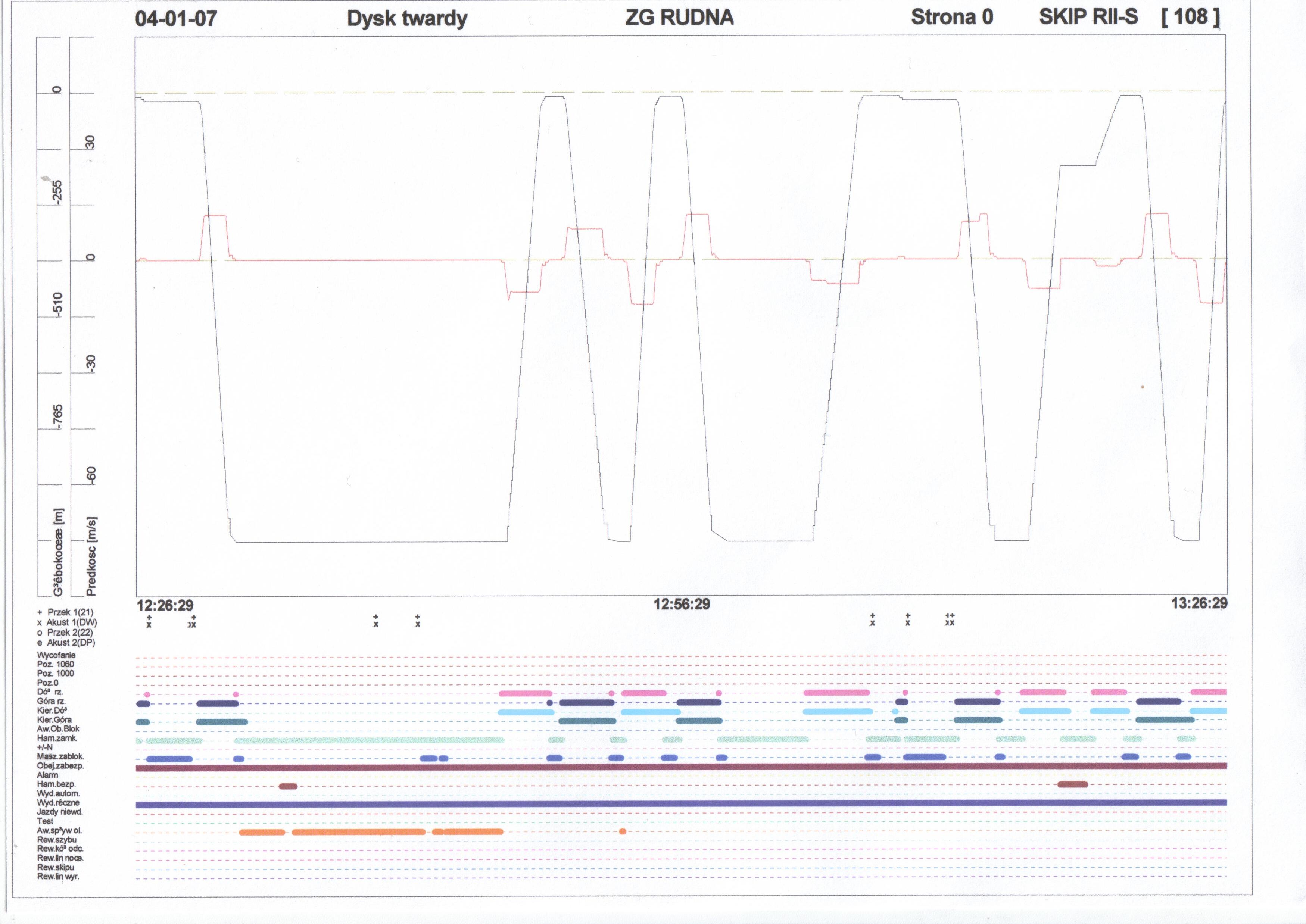

Na drukarce zostanie wydrukowana zawartość okna - patrz rysunek 17.1.
Figure:
Przykładowy wydruk wykonany z programu LOGGER
|
|
