Для точного считывания времени какого-либо события и значений аналоговых сигналов в данный момент, можно вызвать курсор в виде вертикальной голубой линии, пересекающей все окно. Курсор сопровождается окном курсора, в котором высвечиваются в следующем порядке:
- Время, соответствующее позиции курсора в формате:
- час: минута : секунда.тысячная доля секунды – для временных диапазонов, равных или меньших 1 минуты.
- час: минута : секунда.сотная доля секунды - для временных диапазонов, больших, чем 1 минута
- Значение аналоговых сигналов в данный момент
- названия логических сигналов, активных в момент, отмеченный курсором.
Если выбран цветной режим представления логических сигналов, то в строках фона цвета, соответствующего цвету, которым нарисовано протекание соответствующего сигнала, записываются названия активных логических сигналов. Если выбран черно-белый режим соответствующего сигнала, то в окне курсора записываются названия всех логических сигналов, сконфигурированных для высвечивания на этой странице. А названия активных сигналов выделены. Сравнение обоих режимов высвечивания активных логических сигналов представлено на рис.7.1. Для перемещения курсора в другую позицию, следует передвинуть указатель мыши (в виде косой стрелки) в нужное место, а затем нажать левую клавишу мыши.
Figure:

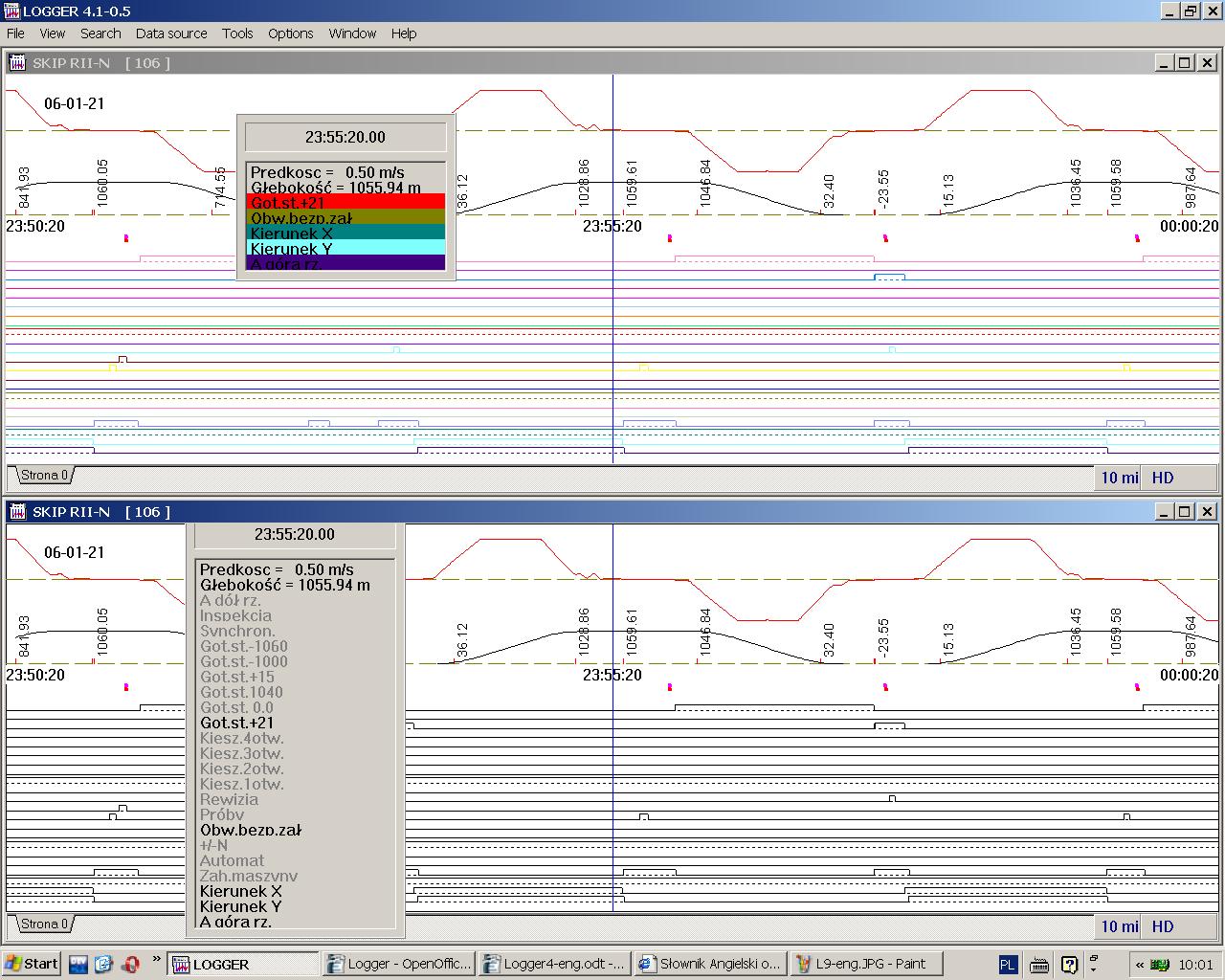

Сравнение способа высвечивания активных сигналов для цветного и черно-белого режимов
|
|
При помощи клавиши курсора можно точно перемещать курсор.
- Клавиша <- перемещает курсор влево,
- а клавиша -> - вправо.
Для перемещения окна курсора, следует переместить указатель мыши на часть окна курсора, где высвечивается время, нажать левую клавишу мыши, перетянуть окно в новое положение и отпустить левую клавишу мыши.Если в окне активен курсор, то изменение масштаба времени происходит таким образом, что место, отмеченное курсором, оснается на середине окна.
По умолчанию окно с диаграммами открывается без активного курсора.
