Определение условий поиска

Чтобы выбрать совпадение сигналов для поиска, следует:

1. из меню Поиск выбрать Найти....
2. нажать клавишу F6

   Откроется поле диалога Условия поиска – см. Рис.14.1.

3. затем следует определить условия поиска:
   1. Путем выбора из списка вида сигнала для первого сигнала, а при помощи кнопок выбора – состояние сигнала, который необходимо найти (Активный или Неактивный). Если первый сигнал не будет влиять на условия поиска, следует выбрать из списка доступных сигналов позицию ,,None'' (первую позицию в списке).
   2. Путем выбора из списка вида сигнала для второго сигнала, а при помощи кнопок выбора – состояние сигнала, который необходимо найти (Активный или Неактивный). Если второй сигнал не будет влиять на условия поиска, следует выбрать из списка доступных сигналов позицию ,,None'' (первую позицию в списке).
   3. Путем выбора из списка вида сигнала для аналогового сигнала, при помощи кнопок выбора следует определить интересующее состояние этого сигнала (Больший чем или Меньший чем), а затем следует определить значение сигнала, к которому относится выбранное состояние. Если аналоговый сигнал не будет влиять на условия поиска, следует выбрать из списка доступных сигналов позицию ,,None'' (первую позицию в списке). Условием поиска является произведение (логическое AND) трех выбранных выше условий.

   4. В поле Диапазон следует выбрать диапазон поиска:
      • сутки (текущие),

        или

      • I смена
      • II смена
      • III смена
   5. Следует выбрать начало поиска (место, с которого начнется поиск):
      1. с начала интервала времени, определенного в поле Диапазон
      2. с текущей позиции курсора (только если курсор активен в данный момент)
      3. с начала текущей (высвечиваемой в данный момент) страницы диаграммы
   6. Закончить подтсерждением при помощи клавиши OK.

Произойдет поиск начала произведения состояний бинарных и аналоговых сигналов, определенных выше.Если будет найдено совпадение определенных условий, то высветится временной процесс(в текущем разрешении), а курсор укажет на начало появления. Если курсор не был активен ранее, то он будет активизирован автоматически. Если в выбранном интервале времени не будет найдено место, отвечающее заданным условиям, то высветится соответствующее сообщение с вопросом, следует ли продолжать поиск в следующем интервале, или отказаться от поиска.

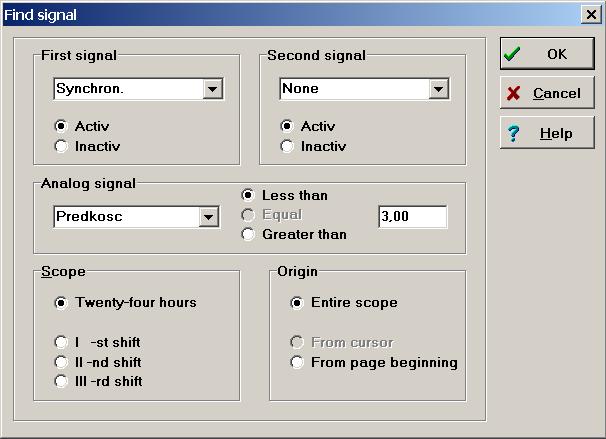

Figure: Окно, служащее для определения условий поиска

Внимание:

процесс поиска может быть довольно долгим, особенно при большом диапазоне, большом количестве данных и сложном условии.

Для нахождения очередного появления

• из меню Поиск следует выбрать Найти следующий

  или

• нажать клавишу F5

Поиск можно вести только вперед – в направлении роста времени. Когда будет достигнут конец выбранного диапазона поиска, высветится сообщение, содержащее просьбу о подтверждении продолжения поиска в следующем интервале (сутки/смена).
