Конфигурация рапортов

Для конфигурации рапортов следует:

• из меню Инструменты выбрать Рапорт....

  или

• нажать клавишу F10

Откроется поле диалога Рапорты - Рис.15.1

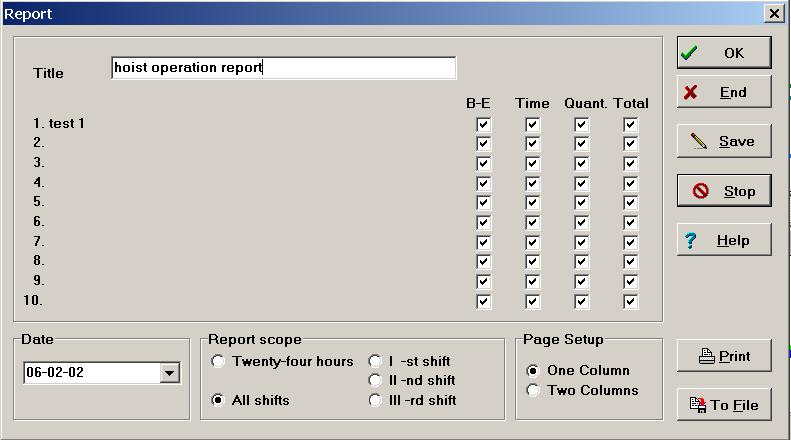

Figure: Вид окна для формулировки рапортов

В поле Заглавие можно записать название всего комплекта рапортов.

Теперь можно сконфигурировать до 10 независимых рапортов. Можно также изменить предыдущие формулировки. Для перехода к проявлению отдельных рапортов, следует нажать клавишу Настройка. Тогда откроется очередное диалоговое окно (рис.15.2), служащее для заполнения подробностей относительно отдельных рапортов.

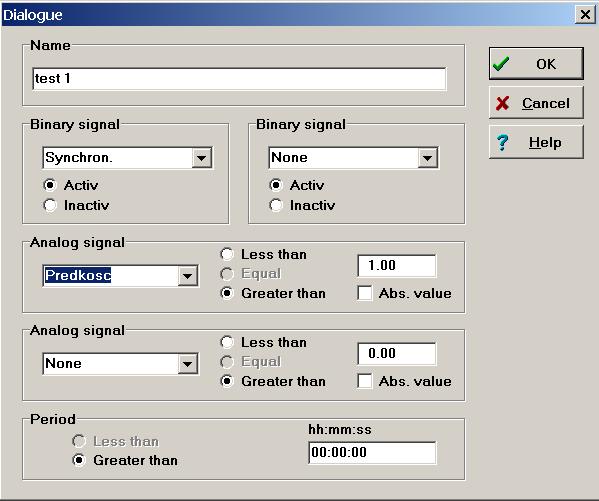

Figure: Окно, служащее для определения условий создания рапортов

Теперь можно определить:

1. Название рапорта в поле Название
2. Условия создания рапорта:
   1. Следует выбрать из списка вид сигнала для Первого логического сигнала, а при помощи кнопок выбора – состояние сигнала, который необходимо найти (Активный или Неактивный). Если Первый логический сигнал не будет влиять на условия поиска, следует выбрать из списка доступных сигналов позицию ,,None'' (первую позицию в списке).
   2. Следует выбрать из списка вид сигнала для Второго логического сигнала, а при помощи кнопок выбора – состояние сигнала, который необходимо найти (Активный или Неактивный). Если Второй логический сигнал не будет влиять на условия поиска, следует выбрать из списка доступных сигналов позицию ,,None'' (первую позицию всписке).
   3. Следует выбрать из списка вид сигнала для Первого аналогового сигнала, при помощи кнопок выбора определить интересующее состояние этого сигнала (Больший, чем или Меньший, чем)
   4. а затем определить значение сигнала, к которому относится выбранное состояние. Если условие относится к абсолютному значению сигнала, следует отметить поле Абс. вел.
   5. Если аналоговый сигнал не будет влиять на условия поиска, следует выбрать из списка доступных сигналов позицию ,,None'' (первую позицию в списке).
   6. Следует выбрать из списка вид сигнала для Второго аналогового сигнала, при помощи кнопок выбора определить интересующее состояние этого сигнала (Больший, чем или Меньший, чем),
   7. а затем определить значение сигнала, к которому относится выбранное состояние.
      1. Если условие относится к абсолютному значению сигнала, следует отметить поле Абс. вел.
      2. Если аналоговый сигнал не будет влиять на условия поиска, следует выбрать из списка доступных сигналов позицию ,,None'' (первую позицию в списке).
   8. В поле Продолжительность можно определить, какой должна быть минимальная продолжительность совпадения четырех описанных выше условий, чтобы событие было учтено в рапорте.

Условием появления события в рапорте является выполнение всех первых четырех выбранных критериев (произведение - логическое AND), если продолжительность данного процесса больше,чем указано в пункте № 5. Кнопка OK служит для подтверждения критериев рапорта. После возврата в поле Рапорты, можно конфигурировать очередные рапорты, как это было описано выше. Для того, чтобы запомнить сделанные установки, следует нажать кнопку Сохранить в диалоговом поле Рапорты.

Для каждого из сформулированных ранее рапортов, можно определить вид информации, которая в нем появляется.

Н - K – начало и конец события

Время – продолжительность события

Колич – количество появлений в выбранном периоде (сутки, смена)

Сумма – суммарное время продолжительности события

Для того, чтобы запомнить данные установки, для последующих вызовов рапортов, следует обязательно нажимать кнопку Сохранить.
