Во время работы с программой, на рабочем столе появляются два вида окон: окно апликаций и окна, размещенные в окне апликаций – см. рис.3.1.
- Окно апликации содержит:
- Поле меню управления - в левом верхнем углу окна
- Строку задания – с названием программы и номером версии (напр. LOGGER 4.1-0.4 )
- Строку меню, содержащую перечень доступных команд или действий
- Кнопки Развернуть и Свернуть в правом верхнем углу.
- Строки перелистывания
Figure:

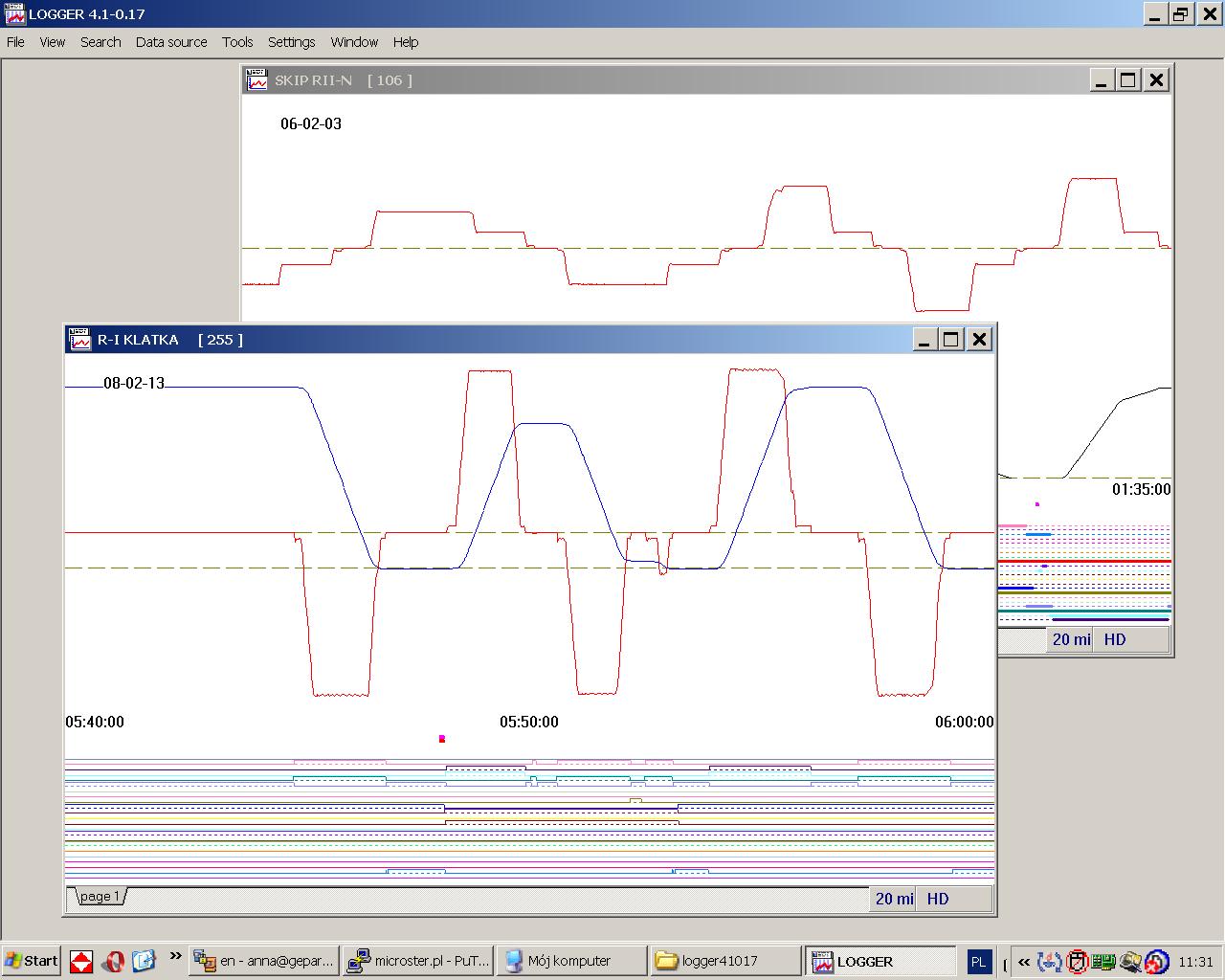

Общий вид окна программы Logger с открытими окнами диаграмм
|
|
Внутри окна апликаций появляются вторичные окна (называемые также окнами документа). Одновременно можно открыть более одного вторичного окна. В этих окнах представлены диаграммы работы клетьевого подъемника. Вид вторичного окна представлен на Рис.3.2. Эти окна совместно используют строку меню апликаций. Команды, действующие на апликацию, влияют также на вторичные окна. Окна документа можно минимализировать до вида иконки. В этом виде они будут высвечиваться в нижней части окна апликаций.
Figure:

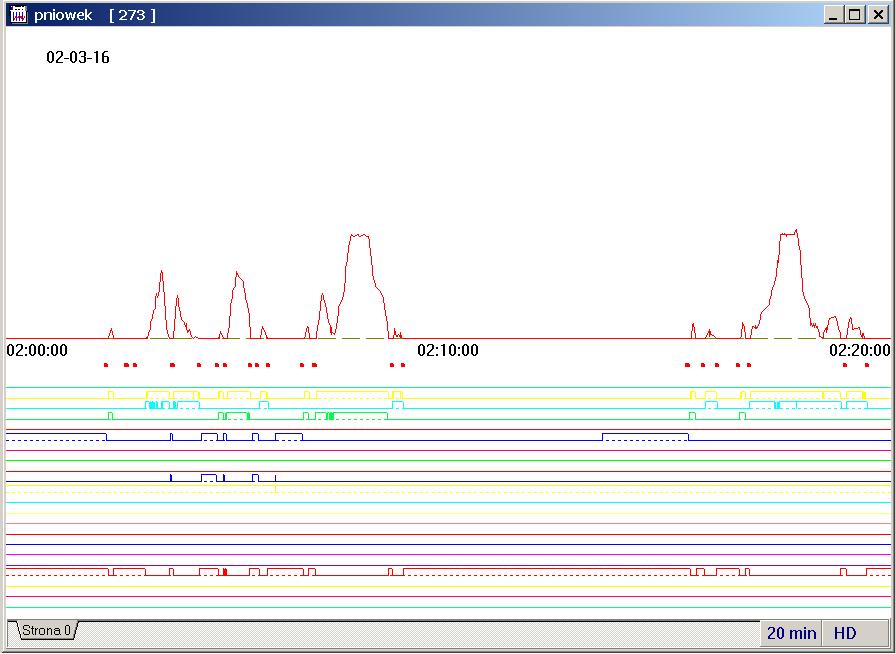

Вид вторичного окна, представляющего диаграммы, полученные с регистратора AR
|
|
Вторичное окно содержит:
- Поле меню управления - в левом верхнем углу окна
- строку названия, с названием клетьевого подъемника, диаграммы которого содержит окно, и фабричным номером установленного там регистратора.
- кнопки Развернуть, Свернуть и Закрыть в правом верхнем углу.
- дату диаграммы в виде: год – месяц – день, в левой верхней части окна.
- поле аналоговых диаграмм, занимающее верхнюю часть окна и содержащее диаграммы регистрируемых аналоговых величин (напр., скорости, давления, тока).
- информацию о времни на диаграмме, описание ее начала, середины и конца в формате час:минута.
- отметки положения сосуда в стволе в виде красных линий с указанным значением положения.
- отметки появления одноударных сигналов в виде красных и зеленых точек (если регистрируются одноударные сигналы сообщения).
- сигналы защит (так. наз. TSSA) – выписанные в правой части окна в виде двух колонок: сокращение названия сигнала и перемещение во времени относительно первого.
- поле логических сигналов, занимающее нижнюю часть окна. Сигналы представлены в виде цветных линий.
- информацию в правом нижнем углу окна о том, составлена ли диаграмма на основании данных, собранных непосредственно с цифрового регистрирующего устройства, или на основании данных из дискового архива.
- информацию о временном диапазоне высвечиваемых данных в правом нижнем углу окна.
- поле с закладками, позволяющее выбрать одну из сконфигурированных страниц для высвечивания – отмечена страница, высвечиваемая в данный момент.
Дополнительно, после активизации, вторичное окно может иметь:
- перемещающийся курсор в виде голубой вертикальной черты.
- перемещающееся информационное окошко курсора.
- перемещающийся курсор дельта в виде 2 черт: голубой и зеленой.
- перемещающееся информационное окошко курсора дельта (дифференциального).
- перемещающееся окошко с информацией о протекании трансмиссии на диск.
- окошко, представляющее секвенцию одноударных сигналов – в середине окна
- окно ,,подробности'', в котором представлена дополнительная текстовая информация – в нижней части окна.
После нажатия правой клавиши мыши появляется контекстное меню, при помощи которого открывается доступ к наиболее часто используемым позициям главного меню (с окна апликаций). Для данного регистратора можно определить много комплектов сигналов, которые будут представлены в одном окне. Более подробная информация по этой теме находится в описании Конфигурация страниц 4.Программа LOGGER может взаимодействовать одновременно с несколькими регистраторами AR. Таким образом, при помощи одной программы можно одновременно или поочередно просматривать процессы с нескольких поодъемных машин.
