Konfiguracja ogólnego wyglądu okna wykresu
|
|

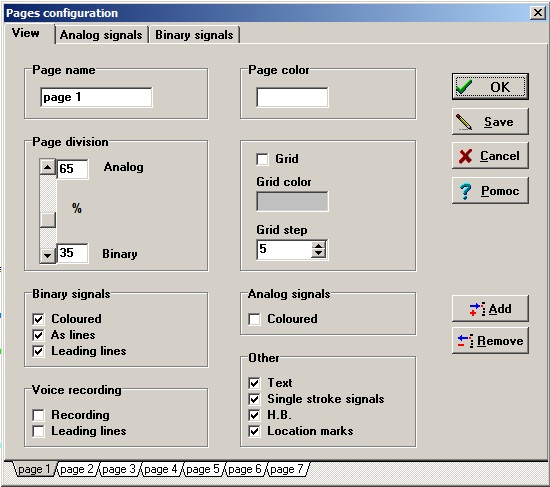

Dla określenia ogólnego wyglądu okna należy wybrać zakładkę Widok (w górnej części okna konfiguracyjnego) - patrz rysunek 4.1.
Można teraz:
- Określić nazwę strony w polu Nazwa strony
- Określić kolor tła strony
- Dokonać podziału strony na część przeznaczoną do prezentacji sygnałów analogowych (górna) i sygnałów binarnych (dolna część strony).
- Zdefiniować wyświetlanie siatki
- Określić kolor linii siatki
- Zdefiniować krok siatki przez wpisanie wartości w pole Krok siatki - wpisana wartość określa na ile pól zostanie podzielona przez linie siatki analogowa część okna.
- Określić sposób wyświetlania sygnałów binarnych
- Określić inne elementy prezentowane w oknie wykresów
