Inne elementy prezentowane w oknie wykresĂłw

jeśli w polu Inne:

1. Tekst
   1. zaznaczymy pole wyboru Tekst to na stronie wyświetlana będzie informacja o czasie na początku, środku i końcu wykresu
   2. odznaczymy to pole wyboru, wówczas powyższe informacje nie będą wyświetlane
2. Sygnały jednouderzeniowe
   1. zaznaczymy pole wyboru Sygnały jednouderzeniowe to na stronie wyświetlane będą znaczniki wystąpienia sygnałów jednouderzeniowych w postaci czerwonych i zielonych kropek
   2. odznaczymy to pole wyboru wówczas powyższe znaczniki nie będą wyświetlane
3. H.B. - Sygnały zabezpieczeń
   1. zaznaczymy pole wyboru H.B. to w prawej części strony wyświetlane będą sygnały opisujące przyczyny zrzutu hamulca bezpieczeństwa w postaci dwu kolumn: skrót nazwy sygnału i przesunięcie czasowe względem pierwszego
   2. odznaczymy to pole wyboru wówczas powyższe sygnały nie będą wyświetlane
4. Znaczniki położenia
   1. zaznaczymy pole wyboru Znaczniki położenia to na stronie wyświetlane będą znaczniki położenia naczynia w szybie w postaci czerwonych kresek z podaną wartością położenie
      UWAGA!!! - znaczniki położenia wyświetlane są tylko dla zakresów czasowych do 10 minut na ekranie
   2. odznaczymy to pole wyboru wówczas powyższe znaczniki nie będą wyświetlane
5. Rejestracja dźwięku
   1. jeżeli pole wyboru rejestracja rozmów jest zaznaczone - istnieje możliwość pobierania plików dźwiękowych z rejestratora dźwięku
   2. jeżeli pole wyboru rejestracja rozmów nie jest zaznaczone - pobieranie plików dźwiękowych jest zablokowane.

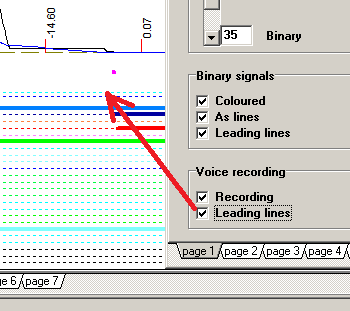

Figure: Aktywacja możliwości pobierania i odtwarzania dźwięku.

---
