Конфигурация общего вида окна диаграммы.
|
|

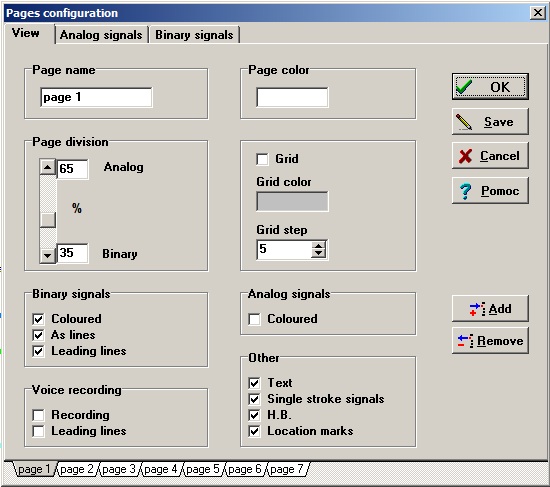

Для определения общего вида окна следует выбрать закладку Вид в верхней части конфигурационного окна – см. Рис.4.1
Теперь можно:
- Определить название страницы в поле Название страницы
- Определить цвет фона страницы.
- Разделить страницу на 2 части: часть, предназначенную для представления аналоговых сигналов (верхняя) и часть для логических сигналов (нижняя часть страницы).
- Определить высвечивание сетки
- Определить цвет линии сетки. Для этого следует:
- определить шаг сетки через вписанные значения в поле Шаг сетки - вписанное значение определяет, на сколько частей будет разделена линиями сетки аналоговая часть окна.
- определить способ высвечивания логических сигналов.
- Определить другие элементы, представленные в окне диаграмм
