Другие элементы, представленные в окне диаграмм

если в поле Другие:

  1. Текст

    1. если отметить поле выбора Текст, то на странице будет высвечиваться информация о времени в начале, середине и в конце диаграммы.
    2. если отключить это поле выбора, то тогда вышеуказанная информация высвечиваться не будет
  2. Одноударные сигналы

    1. если отметить поле выбора Одноударные сигн., то на странице будут высвечиваться отметки появления одноударных сигналов в виде красных и зеленых точек
    2. если отключить это поле выбора, то тогда вышеуказанные отметки высвечиваться не будут.
  3. H.B. – Сигналы защит

    1. если отметить поле выбора H.B., то в правой части страницы будут высвечиваться сигналы, описывающие причины сброса тормоза безопасности в виде двух колонок: сокращенного названия сигнала и передвижения во времени относительно первого.
    2. если отключить это поле выбора, то тогда вышеуказанные сигналы высвечиваться не будут.
  4. Метки положения

    1. если отметить поле выбора Метки положения, то на странице будут высвечиваться отметки положения сосуда в стволе в виде красных линий с указанным значением положения
      ВНИМАНИЕ!!! - Метки положения освещают только для промежутков времени меньших чем 20 минут
    2. если отключить это поле выбора, то тогда вышеуказанные отметки высвечиваться не будут.
  5. Запись звука

    1. если поле выбора запись переговоров проверено, есть возможность передачи аудио файлов с регистрирующего устройства AR3c-Audio
    2. если эта позиция для отметки не отмечена, аудио файлы не подлежат передачи

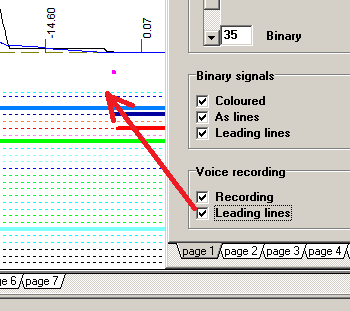

Figure: Добавление и устранение возможности передачи аудио файлов.
Image l4e
